Описание
Проточный дозатор предназначен для дозирования воды в дежу тестомесильной машины при приготовлении теста в хлебопекарном и кондитерском производстве.Может также применяться для дозирования других жидкостей по согласованию с заказчиком.Дозатор значительно ускоряет, автоматизирует процесс и улучшает качество подготовки теста.
Характеристики
- Параметры
- ПДВ-1-15 / ПДВ-1-20 / ПДВ-1-25
- Подвод воды
- 1/2" / 3/4" / 1"
- Диапазон дозирования, л
- 0,1-999,9
- Макс. температура воды на входе, ОС
- 70
- Макс. давление воды на входе, мПа
- 0,8
- Точность дозирования (при дозе более 5л), %
- ±(1,8+0,05л)
- Точность измерения температуры, ОС
- ±0,5
- Количество рецептов
- 10
- Скорость слива (в зависимости от давления), л/мин *
- 10-30 / 10-40 / 10-50
- Напряжение питания, В
- 200-240
- Макс. потребляемая мощность, Вт
- 20 / 30 / 50
- Габаритные размеры ДхШхВ, мм
- 170х60х200
- Масса ПУ, кг
- 1
Подробности и возможности
Описание
проточный дозатор воды ПДВ-1-25 поставляется для трубопроводов с диаметром условного прохода Ду25
ввод объёма быстро осуществляется при помощи тактильной клавиатуры с антибликовым покрытием, устойчивым к истиранию и воздействию агрессивных сред
память на 10 рецептов
при отключении питания все настройки сохраняются в энергонезависимой памяти
при перерывах в подаче электроэнергии во время работы прибора можно продолжить слив воды после включения питания
Опции
выносной электронный термометр замера температуры окружающей среды и (или) продукта
датчик измерения температуры дозируемой воды
Устройство дозатора

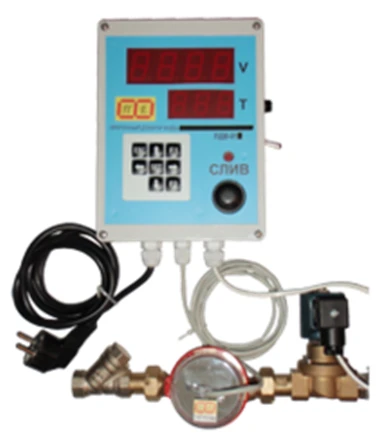

Дозатор состоит из пульта управления (ПУ) и сантехнического узла (СУ):
ПУ находится в пластмассовом корпусе для настенного или навесного крепления, все элементы управления находятся на одной печатной плате, на которой расположены индикаторы работы, схема управления и блок питания
Сантехнический узел состоит из фильтра и счётчика литров DIM
Принцип работы
В память ПУ при помощи клавиатуры вводится необходимый объём сливаемой дозы, который высвечивается на индикаторе V. При нажатии на кнопку СЛИВ открывается соленоидный клапан и вода через шланг сливается в дежу. При достижении установленной дозы, которая отсчитывается счётчиком литров, соленоидный клапан закрывается и слив прекращается. В результате в дежу подается установленная доза воды.
При наличии опций (щуп-термометр окружающей среды / датчик измерения температуры дозируемой воды) индикатор Т показывает температуру сливаемой воды
Параметры настройки
- объём переливаемой жидкости (∆V) после снятия напряжения с катушки соленоидного клапана. Зависит от типа используемого соленоидного клапана и предназначен для повышения точности сливаемой дозы. Устанавливается в пределах 0,00 – 9,99 литров.
- единицы измерения импульсов расходомера: цена деления импульса от 0,001 до 9,999 мл/импульс или количество импульсов на литр от 1 до 999. Зависит от типа счётчика импульсов или расходомера.
Важно: вводимая доза V должна быть не менее цены деления импульсов, в противном случае слив происходить не будет.
– работа с измерением температуры или без.
– калибровки датчика температуры (щупа). Отображение может происходить как в градусах Цельсия (после калибровки), так и в цифровом коде АЦП контроллера от 0 до 1023 (до калибровки при сбросе параметров калибровки). Необходима для настройки параметров усилителя при замене датчика температуры на новый или другой по типу.
Также выпускается для трубопроводов с диаметром условного прохода ДУ15 и ДУ20
