Описание

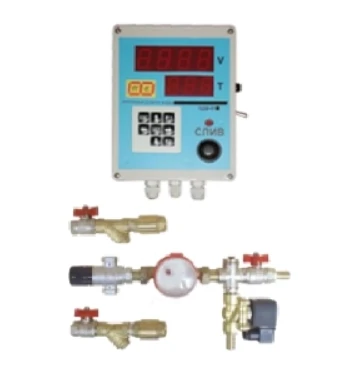

Проточный смеситель-дозатор воды ПСДВ-3-20 предназначен для непрерывного смешивания холодной и горячей воды и её дозирование в дежу тестомесильной машины на хлебопекарном или кондитерском производстве.
Значительно ускоряет, автоматизирует процесс и улучшает качество подготовки теста в хлебопекарном и кондитерском производстве.
Дозатор в стандартной комплектации поставляется для трубопроводов с диаметром условного прохода Ду15. При поставке на трубопроводы с Ду20 или Ду25 наименование дозатора обозначается соответственно ПСДВ-3-15, ПСДВ-3-20 и ПСДВ-3-25.
Характеристики
- Параметры
- ПСДВ-3-15 / ПСДВ-3-20 / ПСДВ-3-25
- Подвод воды
- 1/2" / 3/4" / 1"
- Макс. количество дозировки, л
- 1-999
- Макс. температура воды на входе, ОС
- 70
- Макс. давление воды на входе, мПа
- 0,8
- Диапазон регулировки температуры, ОС *
- 10-60
- Точность дозирования, при дозе > 5 л, л
- ±(1,8+0,05)
- Точность измерения температуры, ОС
- ±0,5
- Количество рецептов
- 99
- Скорость слива (в зависимости от давления), л/мин **
- 10-30 / 20-40 / 30-50
- Напряжение питания, В
- 200-240
- Макс. потребляемая мощность, Вт
- 20 / 30 / 50
- Габаритные размеры ПУ, ДхШхВ, мм
- 290х100х200
- Масса ПУ, кг
- 1
Подробности и возможности
Описание
непрерывное измерение температуры воды
диапазон регулировки температуры зависит от давления и температуры во входящих трубопроводах холодной и горячей воды
скорость слива воды зависит от давления во входящих трубопроводах холодной и горячей воды и разницы давления между ними
память на 99 программ
подсчет общего объема слитой воды
Опции
выносной электронный термометр замера температуры окружающей среды и (или) продуктамодель ПСДВ-3-25Щ
Функция ТОЧНЫЙ СЛИВ предусмотрена в модели смесителя-дозатора ПСДВ-2 и заключается в том, что дозирование может быть автоматически остановлено (дозатор переходит в паузу) при изменении температуры сливаемой воды за установленные пределы (мин/макс)
Принцип работы
По индикатору Т предварительно настраивается температура сливаемой воды рукояткой термостатического смесителя при включенном кране для слива воды «в обход».
В память ПУ при помощи клавиатуры вводится необходимый объём сливаемой дозы, который высвечивается на индикаторе V. При нажатии на кнопку СЛИВ открывается соленоидный клапан и вода через шланг сливается в дежу. При достижении установленной дозы, которая отсчитывается счётчиком литров, соленоидный клапан закрывается и слив прекращается. В результате в дежу подается установленная доза воды.
При использовании дозаторов марки ПДВ-01Щ индикатор Т показывает температуру на щупе.
В момент слива можно остановить процесс нажатием кнопки СЛИВ (сделать паузу), при этом на индикаторе V будет мигать оставшаяся доза, затем можно снова продолжить нажав кн. СЛИВ. Если необходимо прервать данный слив дозы и начать сначала, то в момент паузы необходимо нажать кнопку ESC.
Режимы работы дозатора
ввод дозы
выбор рецепта
установка параметров(объём перелива, установка цены импульса, тарировка датчика температуры)
ВАЖНО:
вводимая доза V должна быть не менее цены деления импульсов, в противном случае слив происходить не будет
